一、 设备特性因素

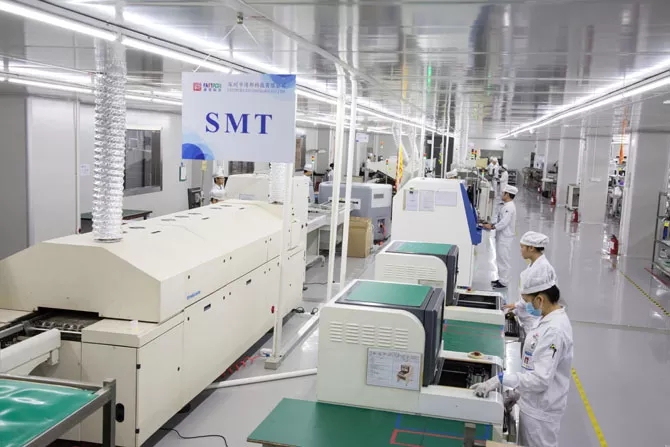

车间SMT设备

设备关键程度和稳定性

对于 SMT 生产中关键的、容易出现故障的设备，如高精度贴片机和回流焊炉，应该设置较高的数据采集频率。高精度贴片机的工作精度直接影响元件贴装质量，由于其内部结构复杂，如吸嘴、传动系统等部件容易出现故障或精度下降。例如，像松下 NPM - W2 贴片机这种高精度设备，可将数据采集频率设置为每秒 1 - 2 次，以便及时捕捉其运行状态的变化，包括贴装速度、贴装位置精度、吸嘴吸取和放置元件的状态等。

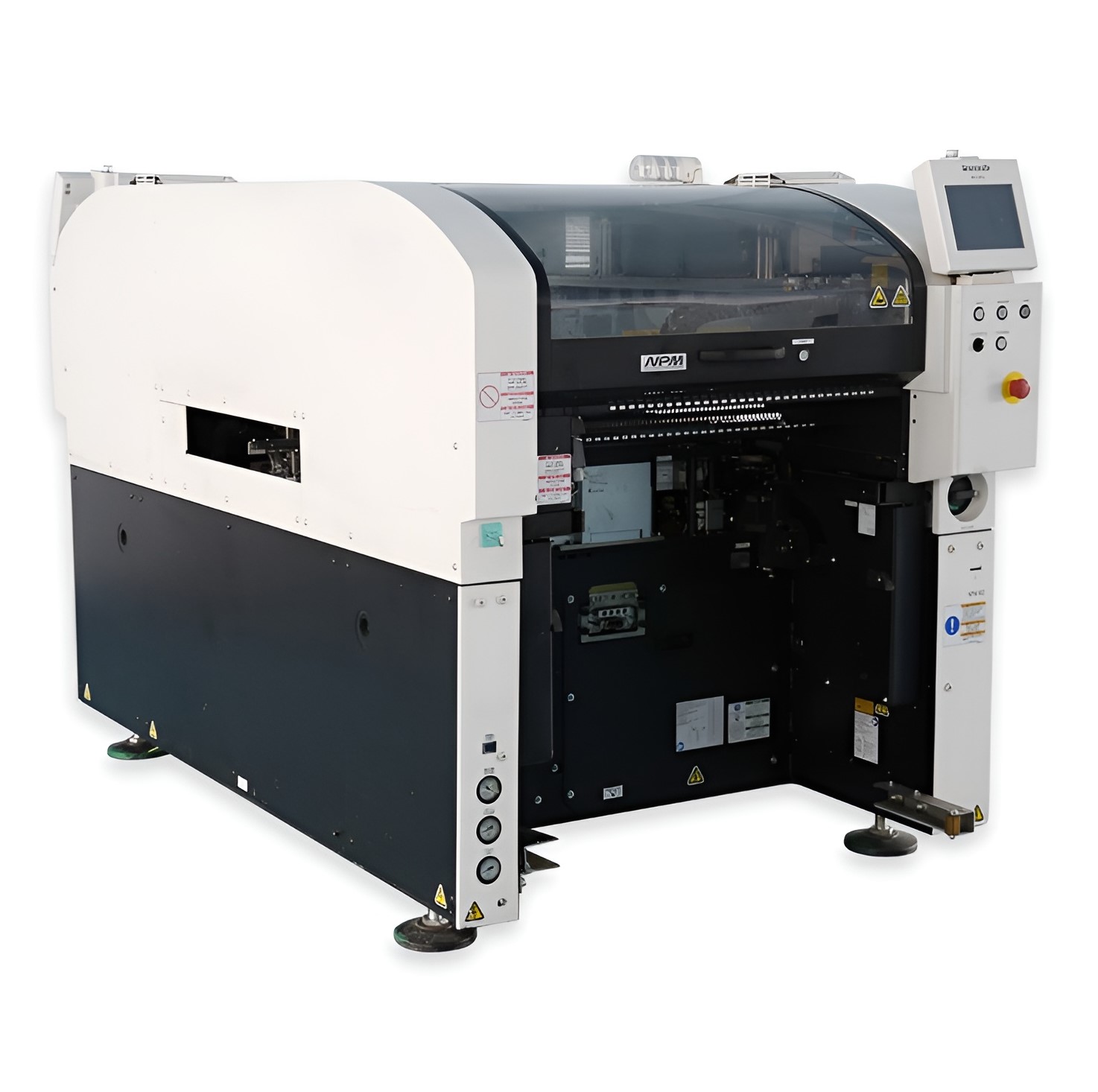

松下NPM - W2贴片机

对于相对稳定的辅助设备，如锡膏搅拌机，数据采集频率可以适当降低。因为锡膏搅拌机通常在固定的转速和时间下工作，故障概率较低，采集频率可设置为每 5 - 10 分钟一次，主要关注其运行 / 停止状态和搅拌时间等基本信息。

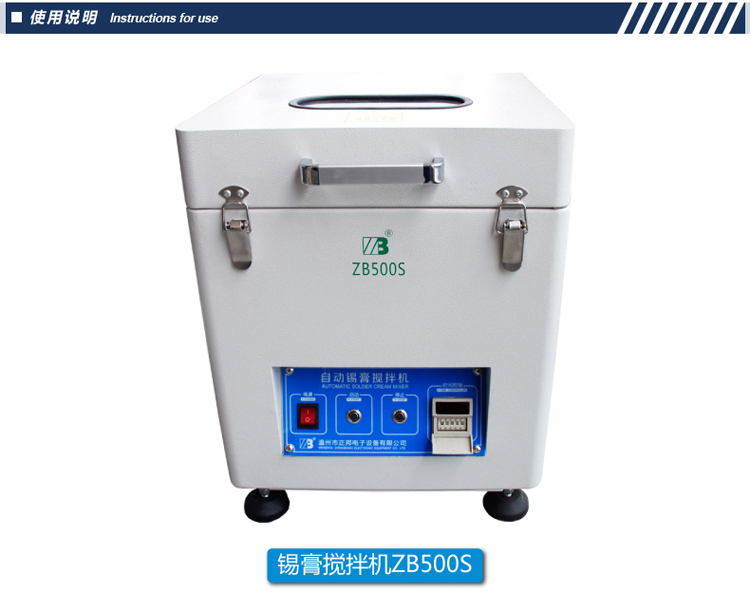

锡膏搅拌机ZB500S

设备运行速度和生产周期

运行速度快、生产周期短的设备需要更高的数据采集频率。以高速贴片机为例，它能够在短时间内完成大量元件的贴装，如富士 NXT - III 高速贴片机每分钟可贴装超过 10 万个元件。对于这类设备，应设置高频采集，如每秒采集 3 - 5 次，以便准确跟踪每个元件贴装过程中的设备状态，包括贴片机头部的移动速度、加速度、元件识别时间等。

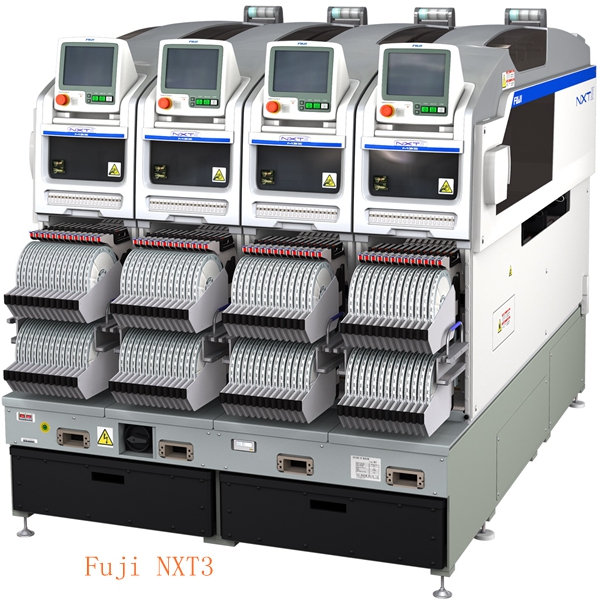

富士NXT3贴片机

相反，对于生产周期较长的设备，如大型的 SMT 老化测试设备，其测试过程可能需要数小时甚至数天。对于这种设备，采集频率可以较低，每 30 分钟 - 1 小时采集一次，主要关注测试温度、湿度、测试时间等参数。

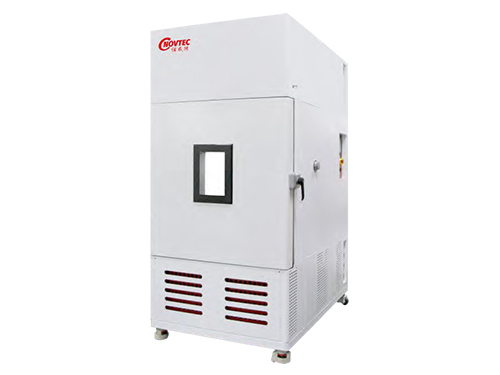

阳光模拟试验箱NSH870

二、 工艺要求因素

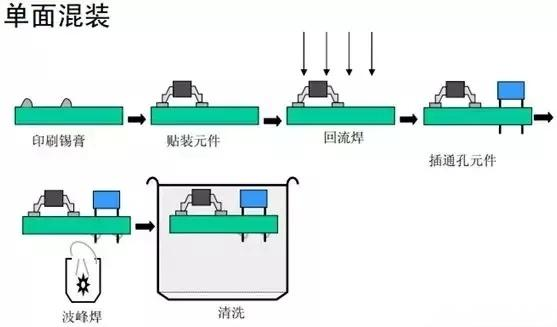

单面混装工艺流程

工艺关键控制点和精度要求

在 SMT 生产工艺的关键控制点，如锡膏印刷和回流焊接，需要高频率的数据采集。锡膏印刷环节，锡膏的厚度、印刷速度和压力等参数对后续元件贴装和焊接质量至关重要。例如，在 DEK 印刷机上，应将锡膏印刷厚度和速度的数据采集频率设置为每秒 1 - 2 次，确保锡膏印刷质量符合要求，误差范围控制在极小的范围内（如锡膏厚度误差 ±0.01mm）。

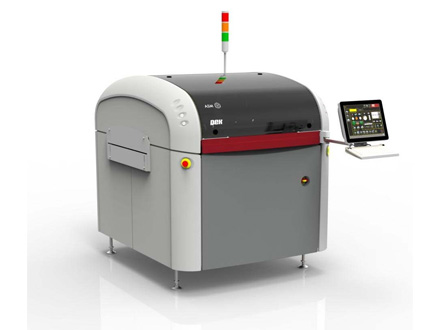

DEK 锡膏印刷机

回流焊接过程的温度控制精度要求高，因为温度曲线的准确性直接影响焊接质量。对于 ERSA 回流焊炉，温度数据采集频率可设置为每秒 2 - 3 次，以便严格监控预热区、保温区、回流区和冷却区的温度变化，使温度曲线与预设标准曲线的偏差不超过 ±1℃。

三、 质量控制要求

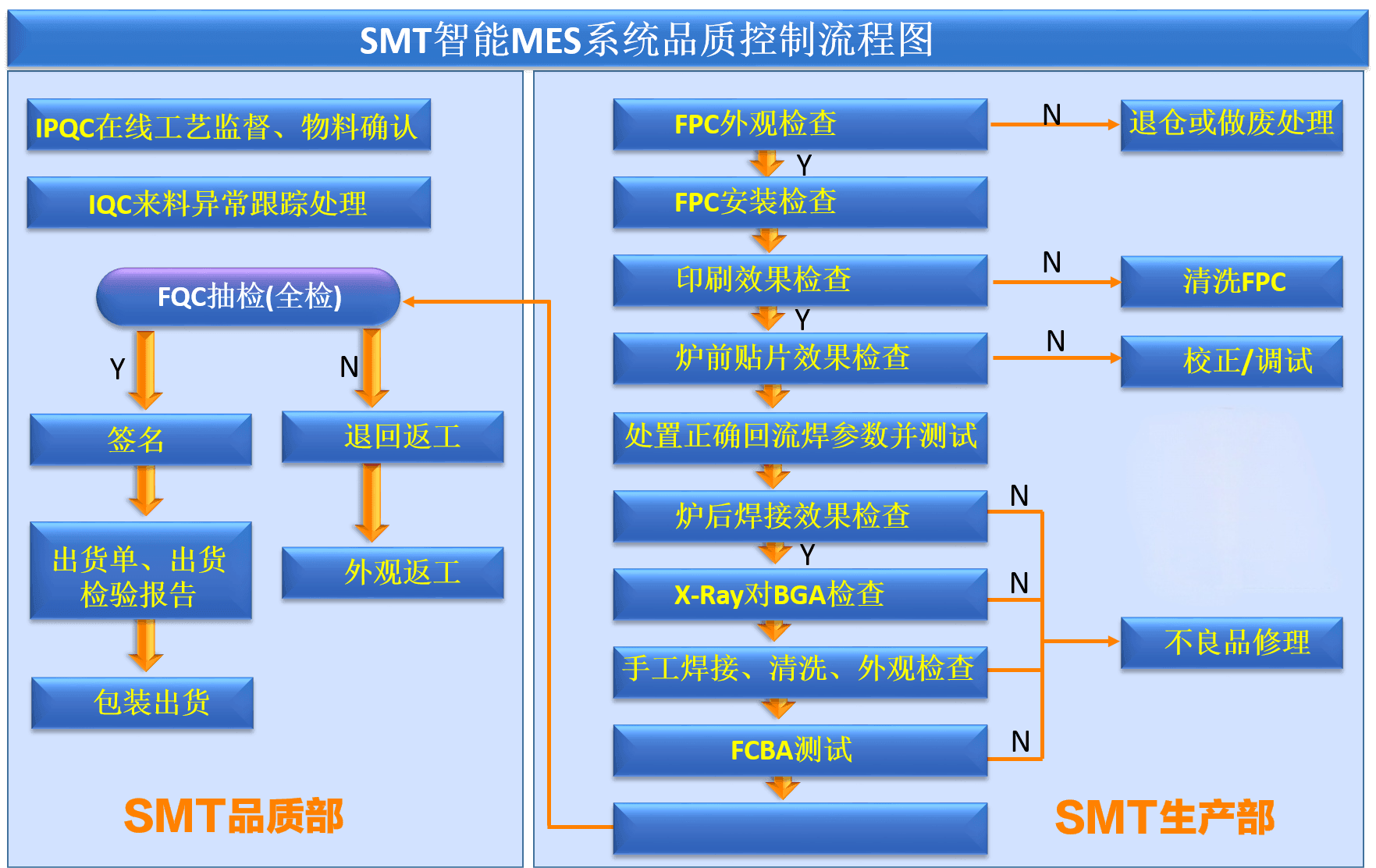

SMT智能MES系统品质控制流程图

质量检测精度和频率

对于质量检测设备，如自动光学检测（AOI）和 X - Ray 检测设备，采集频率应与检测精度和速度相匹配。AOI 设备能够快速扫描 PCB 板，检测元件的位置、形状、焊接情况等。如果 AOI 设备的检测速度为每秒扫描 1 - 2 个 PCB 板，那么数据采集频率可以设置为每扫描一个 PCB 板采集一次数据，包括缺陷类型、缺陷位置等信息，以便及时发现质量问题并追溯原因。

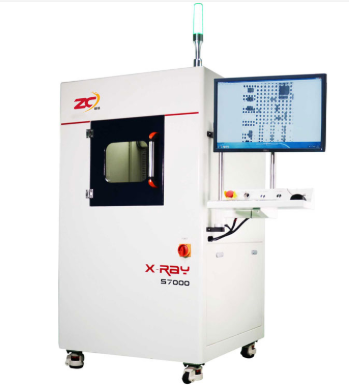

电路板芯片X-Ray检测设备S7000

X - Ray 检测设备主要用于检测 BGA 等封装元件内部的焊接情况，其检测速度相对较慢。当检测一个复杂的 PCB 板可能需要 1 - 2 分钟时，数据采集频率可以设置为每检测完一个元件或一个关键区域采集一次数据，确保对质量问题的精准定位和分析。

质量问题响应及时性要求

如果对质量问题的响应要求非常及时，如在生产高精度电子产品（如航空航天电子设备、高端医疗设备）时，任何质量缺陷都可能导致严重后果，那么数据采集频率要高。例如，对于这类产品的 SMT 生产，MES 系统可以将数据采集频率设置为实时或接近实时的水平，一旦发现质量趋势有下降的迹象（如通过统计过程控制分析检测数据），能够立即采取措施，如暂停生产、调整设备参数等。

四、 生产管理需求因素

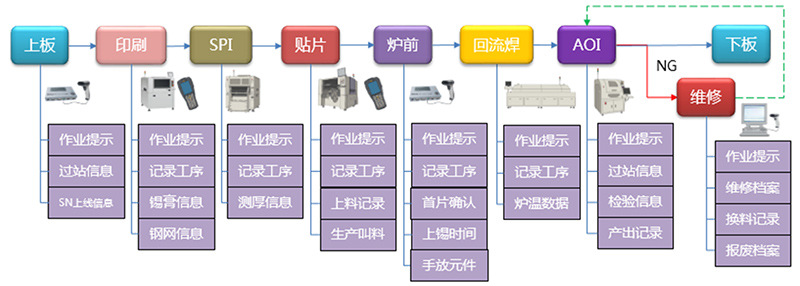

SMT生产流程管控

生产计划调整的灵活性要求

如果生产计划需要根据设备状态和生产进度频繁调整，那么数据采集频率应该较高。例如，在订单紧急且产品型号多样的 SMT 生产车间，为了能够及时调整工单顺序、分配设备资源，MES 系统需要每隔 1 - 2 分钟采集一次设备的生产进度数据，包括贴片机的已贴装元件数量、回流焊炉已处理的 PCB 板数量等，以便生产管理人员能够实时掌握生产动态，灵活安排生产计划。

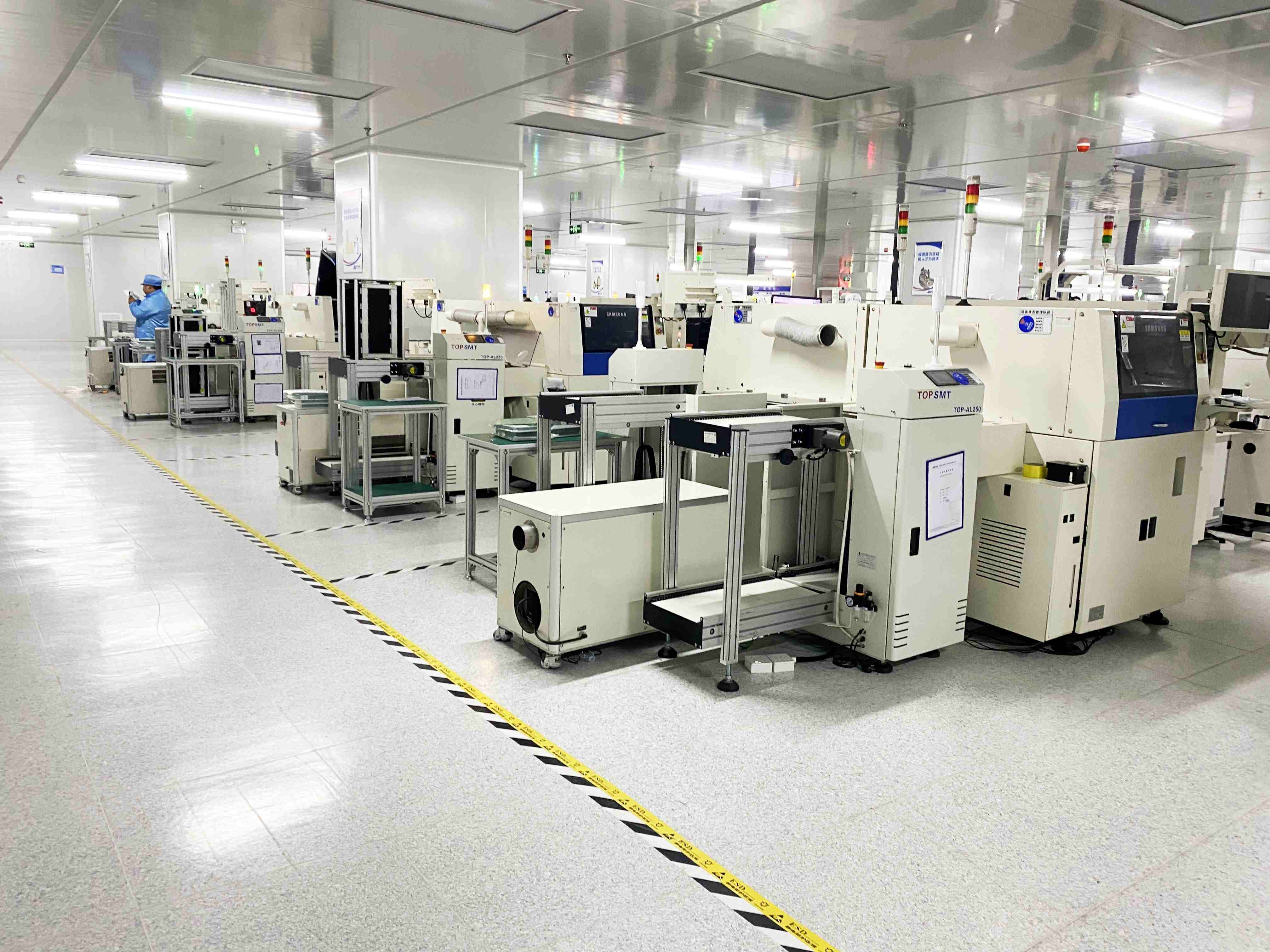

SMT生产车间

生产效率和成本控制要求

为了优化生产效率和控制成本，需要根据设备产能和利用率来设置数据采集频率。通过高频采集设备的运行数据，如设备的开机时间、停机时间、故障时间、生产效率等，可以精确分析设备的产能利用率。例如，对于贴片机，可以每 5 - 10 分钟采集一次这些数据，通过分析数据来确定设备是否需要维护保养、是否需要增加或减少生产任务，从而提高设备的整体生产效率，降低生产成本。
